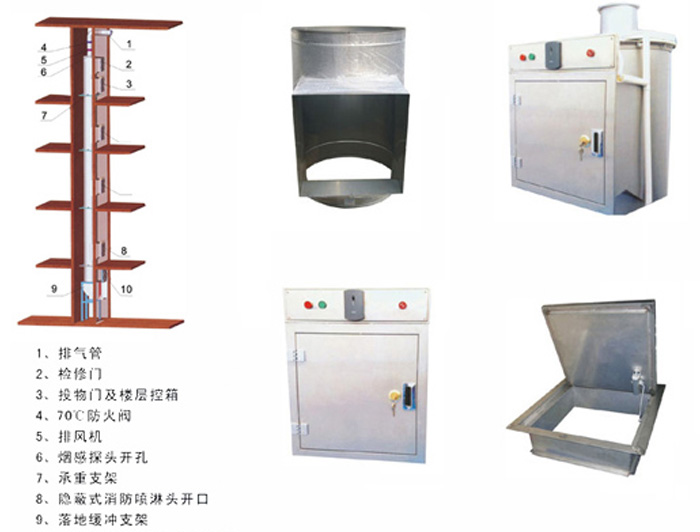

污衣槽本體緊張有下列部門構成：投物門(三通投入管)、直管、防火 門、查抄門、阻尼器、網絡槽、安置支架、頂部排氣裝置、頂部消防噴淋裝 置、電控體系等組成。

　　1、布局介紹 接縫接納氬弧焊接并舉行多道打磨拋光處理懲罰。 投物口設置有 45°的斜滑道， 以確保污衣不受磨損的環境下滑進主槽體槽 管內。投物口與主槽體焊接而成，其材質及厚度與主槽體雷同。 直管連接要領：對接后“V”型卡連接。 主槽體槽管內側須打磨平滑，不容許有任何零、部件設置于主槽管內，以 克制污衣滑落時受到不須要的損傷。

　　組成污衣槽的部件有哪些

　　防火投物門由不銹鋼門板和門框組成。門板選用不銹鋼板制造而成。門板 內添補防火質料，門板外外貌須經拋光處理懲罰。 防火投物門安置要領為左開門或右開門，門上設置有門把手、電控門鎖、 門鉸鏈、靠近開關、閉門器等。防火投物門能自動或手動打開。 投物門的外貌和邊緣須平滑，不應有任何鋒利物伸入主槽管內。 查抄門設置在污衣槽最上方的一層，尺寸與投物防火門雷同。

　　網絡槽由污衣槽底層槽管、天圓地方、90°彎頭(或 45°、60°、75°彎 頭，根據旅店實際環境確定) 、垂直防火門、組成。 網絡槽出口接納 3 ㎜厚 304 級別不銹鋼制作。 垂直防火門議決防火門吊鉤、彈簧、165F 易熔鎖片掛在防火門門框上。

　　在污衣槽體系正常利用時，垂直防火門連結開啟狀態。遇有火災，易熔鎖片熔 2 斷，垂直防火門自動落下，從而將污衣槽出口關閉。 由于污衣在下落到污衣槽底層時由豎直偏向轉向水平偏向， 受到的打擊力 比力大，以是槽管必須用鍍鋅牢固架牢固支持。
